本文以 X570M 大将主板为例，介绍一下主板常用/必用的接口，以及具体的插接方法。

CPU 插座

CPU 插座就是用于安装 CPU 的，因为 AMD 的 CPU 有许多密密麻麻的针脚，需要插入到底座内。主板中间偏上的位置有许多小孔的方块，就是 CPU 插座了。在安装前需要将下方的小铁棒轻轻按下后拉起，这样就可以将底座的孔松开了。

第二步要对齐接口方向。CPU 正面有一个角会有一个小小的三角形，将这个位置与主板上的三角形缺口对齐，轻轻放下 CPU，让所有的针脚落入孔中。如果发现无法插入，千万不要试图用力按压，检查是不是没有对齐，或者是发生了位移。强行按压将导致针脚变形或折断，轻则挑灯看针，重则重新购买。对齐插入后，将小铁棒按会原位即可。Intel 主板的 CPU 安装原理基本相同，但 intel 的针脚在主板上，所以多了一个塑料保护盖，安装 CPU 时不需要先揭盖，直接放入 CPU，按下铁棒，保护盖将自行脱落。

CPU 安装完成后还要涂抹硅脂和装散热器，这里也简单讲解 AMD 原装散热的安装。AMD 主板出场自带底座扣接，中高端锐龙处理器还附赠一个十分漂亮的幽灵散热器，自带散热硅脂，可以直接免工具安装。

将散热器置于 CPU 正上方，卡在上下两个扣具中间，AMD 字样在上方。先将下方的卡扣挂上，然后挂上方的卡扣。先将黑色开关拨到左边，挂上后再掰到右边，加以固定。这样散热器就安装好了。

内存插槽

CPU 右侧就是内存插槽，ATX 和 MATX 主板一般是 4 根，ITX 主板是 2 根。内存插槽中间偏移的位置有一个小挡片，对应内存的豁口。如果插反了将无法插入。内存插入前需要先将两侧的卡扣打开，有些主板只有一侧可以开，像这片影驰 X570M 大将，需要两边都打开。

对准豁口以后，从两侧垂直用力向下按压内存，直到卡扣自动扣上，听见“咔”的一声就是正常装上了。如果是一条内存就装靠近 CPU 的第 2 条，如果是 2 条内存就装 2、4 槽，4 条插满就完事了，华硕主板单条优先插最右侧。

显卡插槽

显卡插槽位于 CPU 的下方，第一条比较长的右侧带卡扣的槽，也称 PCIE 插槽。除了可以插接显卡，同样支持其他 PCIE 接口设备，例如视频采集卡，声卡，无线网卡等。像这片影驰 X570M 大将，还做了金属包边，其实是为了加固，普通的 PCIE 插槽是没有金属包边的。

安装显卡与内存基本一样，先将卡扣打开，然后对准豁口，将显卡垂直查下去，卡扣将自动扣上，并且伴随着“咔”的一声，十分清脆。

M.2 接口

M.2 硬盘具有体积小，容量大，速度快，免插线等特点，已经成为了主流一种存储方式，所以除了集齐低端的主板，普通中高端主板都会配备这样的硬盘接口。

除了比较老的 SATA 协议 M.2 带有 2 个豁口，新型的 NVME M.2 都采用单豁口接头，即使如此，SATA M.2 同样可以安装在这种新的 M.2 接口上，不影响使用。对准豁口插入 M.2，拧上尾部的固定螺丝即可。

一般主板出厂就将 M.2 固定螺丝预装在了铜柱上，拧下来装上 M.2 后再拧回去就好了。如果你的铜柱上没有这颗小小的螺丝，那么就在主板的配件包里找找，也可能是单独打包了。

SATA 接口

另一种比较传统的硬盘接口就是这种 SATA 接口，十分鲜明的L型，一般主板配备 4 个以上，用于连接 2.5 英寸固态硬盘和 3.5 英寸机械硬盘。SATA 线一般是随主板附赠的，两头接口都是一样的，一头插在主板上，一头插在硬盘上。

按图示对齐 L 型，垂直向下插入，会听到“咔”的一声脆响。拔出 SATA 线需要按住金属片，再向反方向拔出，不可直接用力拽。

其他 PCIE 槽

一般 ATX 主板会配备 3 条长的显卡插槽，除此之外，主板上还有多个短的 PCIE 槽，且没有卡口，我们称之为 PCIEx1 接口。这类接口多用于安装无线网卡、声卡、采集卡等。同样是对准豁口，垂直向下插入即可。

由于没有卡扣，所以右侧的挡片一定要用螺丝固定在机箱上。

风扇接口

上面有讲到散热器的安装，除了将本体安装到扣具上，还有一条风扇的供电线需要插接到主板。也就是 CPU_FAN 接口，他一般是 4 针，一侧有 3 针宽度的塑料挡片，用于指示方向。

另外还有 SYS_FAN 接口，用于插接机箱风扇，外观也 CPU_FAN 一致，都可以在 BIOS 界面进行转速策略设定。

电源接口，CPU 4+4Pin 供电 CPU，供电简单理解就是给 CPU 提供电力的接口，另一头连接的是电源，是主板必须要插的。

电源插接 CPU 供电的线头是 4+4 个针孔，对应主板左上角的 8Pin。一侧带卡扣，对准后垂直插入即可。

CPU 供电未插或未插紧不会影响主板通电，但无法进入 BIOS 和系统，开机短暂通电后会熄灭。

主板 24Pin 供电，主板右侧一排长条的插孔，为主板上的各部分配件供电，例如内存、显卡、M.2 等。

一个电源通常只有一个 24Pin 接口，有些是分开的 20+4Pin，插入时需先合并。

卡扣向外侧，垂直插入即可。这个接口没有插紧将导致主板无法通电，开机没有任何反应。

开机重启键及硬盘指示灯

一般主板的开关接口位于右下角，上下两排，上面 4 针，下面 5 针，右上角缺一根。这块 X570M 大将比较特别，但好在底部有非常清晰的文字丝印，只要照着图示插接就不会有问题。

开机和重启键不用在意正反，重启在下，开机在上，插错了也没有关系，大不了重启键开机，开机键重启呗。

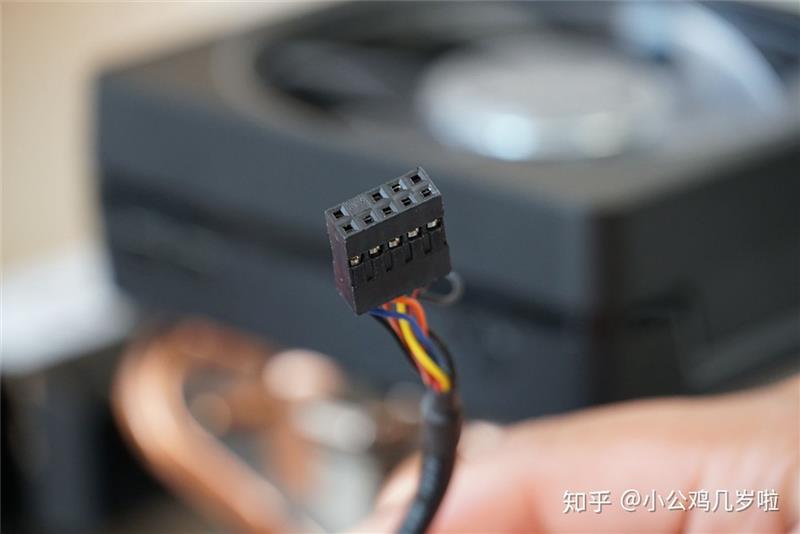

USB2.0 接口，如果你的机箱前面板有配 USB2.0 接口，那你会找到一条标注了 USB 字样的插头，主板下方找到 F_USB 字样的接口，一般是上 5 针，下 4 针，右下角缺一根。对照孔位垂直插入即可。

USB3.0 接口

USB3.0 接口比 USB2.0 接口读写速度更快，拷贝资料更节约时间。主板上的 USB3.0 接口是长条形的细针接口，有一侧带豁口。

机箱的 USB3.0 接头多为蓝色，一侧有突起。将突起一侧对准豁口，垂直向下插入即可。

音频接口

前置音频接口方便日常插接耳机使用，接头一般印有 AUDIO 字样。

主板的音频接口一般位于左下侧，旁边带 AUDIO 英文丝印。采用上 4 针，下 5 针，右上第二根缺针。

音频线同样有一个孔为封闭状态，对准针孔垂直向下插入即可。如果你确认自己用不到前置音频接口，不插也可以。

后置 I/O 接口

USB 接口

黑色为 USB2.0 接口，通常用于插接鼠标键盘。黑色旁边的是 PS2 接口，用于插接老式的鼠标键盘，可以免驱动，对于新主板装 win7 十分有用。蓝色为 USB3.0 接口，可用于插接移动硬盘、U 盘等设备。

视频接口，小一点的 T 形口为 HDMI，可以输出更加高清的图像，兼容比较新的显示器。

大一些的黑色多孔接口为 VGA 接口，可以连接款式老一些的显示器，且分辨率有限。

网线接口，凸形口为网线接口，插入水晶头，另一端连接路由器。

音频接口，绿色接口为音频输出可以插接耳机或者音响，红色为麦克风，蓝色为音频输入可以将其他设备的声音采集到本台电脑。
